活门性能试验机

产品介绍

设备简介:

活门性能试验机由气密测试台与漏气量测试台组成。

气密测试台用于座舱压力调节器组件及产品总体气密性检测,并对检测的试验数据进行实时采集、上传。

用于座舱压力调节器产品的初调试验及漏气量试验,设备以小容积的模拟座舱并通以小流量空气进行设计,对产品进行试验并对试验数据进行实时采集、上传。

主要技术参数:

1、气密测试台

设备由台身(含恒温水槽)、调节系统、控制系统组成。

☼  试验介质:压缩空气;

☼  压力范围:0~120KPa;

☼  控压精度:0.1%FS;

☼  输出接口大小及数量:Φ12快插接头,2个;

☼  压力准确等级:±0.1%FS;

☼  外廓尺寸:1200mm×800mm×1200mm

☼  过滤精度:5μ;

☼  恒温水槽温控范围:可调,0~30℃;

☼  恒温水槽内腔尺寸:400mm×400mm×400mm,水槽底部做成倾斜状,倾斜角度15°,

☼  操作方式:手动、自动两种模式调压,自动检测。

2、漏气量试验台

设备由台身、抽压/充压系统、模拟大气舱/模拟座舱、调节系统、控制系统组成。

☼  试验介质:压缩空气;

☼  抽压高度:20000m;

☼  抽压高度精度:0.1%;

☼  抽压速率:不小于900L/min;

☼  流量计检测量程: 0-200 L/min,0-20L/min,0-60L/min;

☼  流量计检测精度:±1%FS;

☼  外廓尺寸:1400mm×1000mm×1500mm;(见图纸)

☼  模拟座舱容积:不小于300L;

☼  操作方式:手动、自动两种模式调压;

☼  压力测量精度:0.25级。

设备参考图片:

香港宝典香港宝典

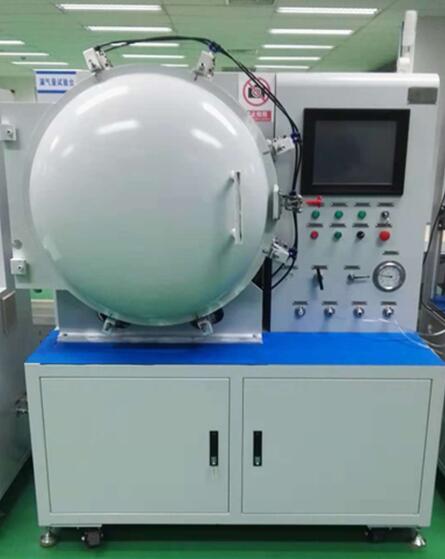

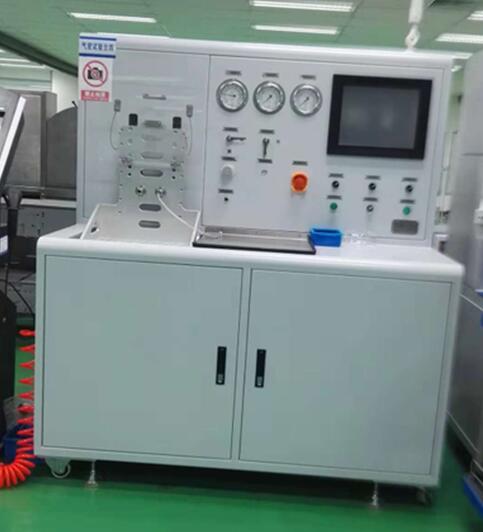

气密测试台漏气量测试台
