设备简介:
深水环境模拟试验装置(也叫深海环境模拟高压舱等),设备可模拟深海0~12000米水压强度环境,广泛应用于各类深水潜航器、水下机器人、深海探测器、防水摄像头、取样器等需要在深水高压强度下工作的产品进行耐压强度及密封性能测试。设备根据要求配带压力舱,可达到1米精度水深控制,可外接电缆,测量应力应变、测试电气性能等。
深水高压环境模拟试验装置主要由:增压系统+液控系统+深水高压环境模拟舱+数据采集系统(可选)+水下监控装置(可选)+水循环系统(可选)等部件组成。
设备的一些典型应用:
☼ 水下阀门静水压力外壳/带压操作测试;
☼ 水下控制模块静水压力/带压控制功能测试;
☼ 深水潜航器、探测器、取样器外压试验;
☼ 水下机器人、防水摄像头密封性能试验;
☼ 电线光缆海洋模拟试验;
☼ 水下机械手带压操作测试;
☼ 水下分离器外压试验;
☼ BOP密封性能外压试验;
☼ 采油树部件密封性能外压试验;
☼ 压力及其他传感器外压试验;
☼ 穿舱件、水密接插件(电)、脐带终端外压试验;
☼ 保温材料外压试验;
☼ 浮力材料外压试验;
☼ 其它常规小尺寸部件水下外压试验。
主要技术参数:
☼ 模拟深度范围:0~12000米;(可更深)
☼ 增压范围:0~120MPa;(可更高)
☼ 试验介质:水、海水或油;(特殊介质请咨询)
☼ 介质温度:常温;(其他范围请咨询)
☼ 试验舱大小:根据试验工件大小定制;
☼ 测试工位:1~多个;(可扩充)
☼ 环境温度:-45℃~120℃;(其他范围请咨询)
☼ 测量精度:±0.5%FS;(可更高)
☼ 控制精度:±1% FS;
☼ 驱动动力:压缩空气0.5MPa≤P≤0.8MPa;
☼ 控制方式:自动/手动。
功能及特点:
☼ 采用美国进口高质量气动液体增压泵和电动泵、超高压阀门、管件、接头;
☼ 系统设计合理,元件质量稳定可靠,从原理上和零配件上保证系统运行稳定可靠;
☼ 整机管路系统采用不锈钢材质,无焊连接,锥面密封,适合于绝大多数液压系统密封要求;
☼ 泵、阀、管件、接头均采用美国进口产品,确保设备质量和安全,材质为316不锈钢,可以适用大多数液体试压介质;
☼ 数据采集系统。(可选项)
设备参考图片:
(上图:模拟水深试验系统,压力舱采用卧式结构设计,直径 900 mm,长度 4 m,6000米水深模拟,自动开合,控制精度 1 米。)

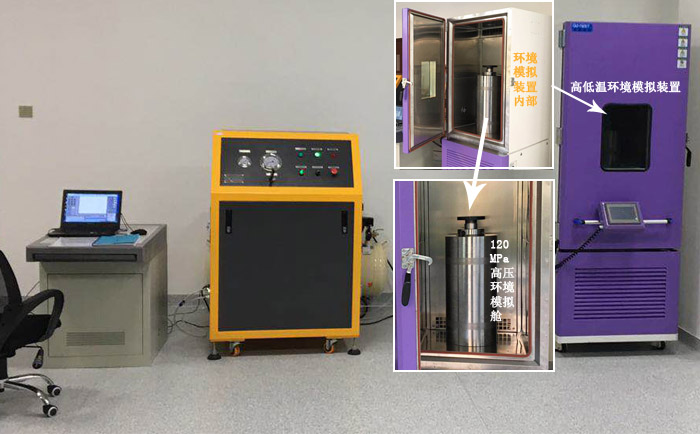

(上图为我司为某深海研究单位研制的深海(高压+高低温)环境模拟循环疲劳水压试验机)
(全海深水静压模拟试验装置)
模拟容器一:内径1600mm、高度6000mm 耐压45MPa 卡箍结构快开方式。 | 卧式安装 |
模拟容器二:内径1500mm 高度2000mm 耐压50MPa , 螺栓锁紧。 | 立式安装 |
