设备简介:
封隔器性能试验系统设备主要用于封隔器、胶筒等产品进行整体密封性能、坐封/解封、常温/高温密封性能、强度等性能测试。模拟封隔器、胶筒在实际工况中的解封、坐封、耐高温高压的能力,并测试在特定的介质环境中的性能。能对封隔器的工作状况和环境的压力、温度、等参数实时控制和检测。
试验系统组成:
增压系统、拉压加载系统、模拟井筒、加热系统、自动控制系统、监控系统等。
主要技术参数:
☼ 试验介质:水或油;
☼ 加压范围:0~280MPa;
☼ 试验工位:1个或多个;
☼ 加热方式:导热油加热或电磁加热;
☼ 试验温度范围:室温~200℃;
☼ 拉压力:压力~25T,拉力~35T;
☼ 连续保温、保压时间:≥720h;
☼ 模拟井筒规格:以客户试件定制;
☼ 安装方式:水平或垂直;
☼ 封隔器坐封方式:液压坐封、机械坐封;
☼ 封隔器 解封方式:液压解封、机械解封;
☼ 压力检测精度:±0.5%FS;
☼ 压力控制精度:±2%FS;
☼ 温度控制精度:±2℃。
参考执行标准:
☼ TSG R0002 超高压容器安全技术监察规程;☼ GB-150 压力容器;
☼ GB/T 5226.1 工业机械电气设备通用技术条件;
☼ JB/T 3818 液压机技术条件;☼ JB 3915-85 液压机安全技术条件;
☼ JB 9967 液压机噪声限值;
☼ GB 50254 电气装置安装工程低压电器施工及验收规范;
☼ GB 50093 自动化仪表工程施工及验收规范;
☼ GBJ 131 自动化仪表安装工程质量检验评定标准。
设备参考案例:

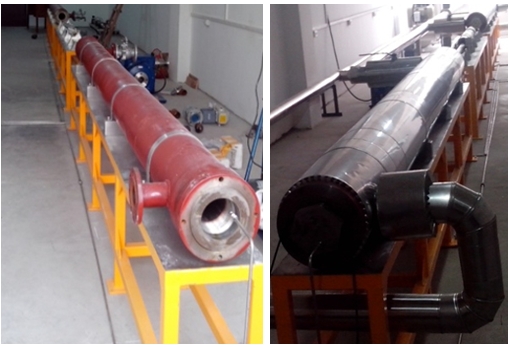

中国科学院武汉岩士力学研究院深井封隔器及取样监测测试平台系统项目现场图片

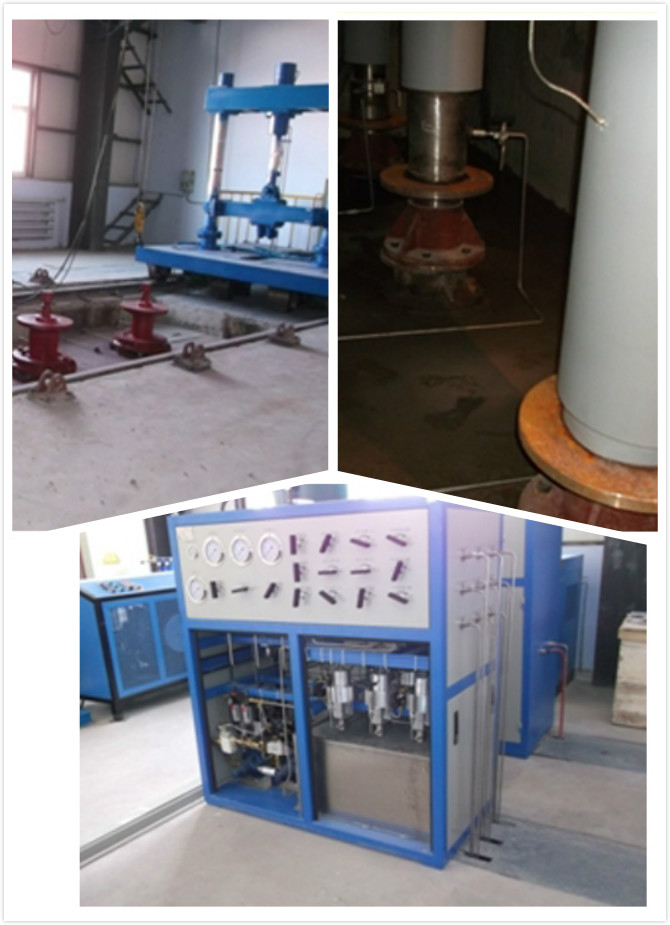

中国石油化工股份有限公司中原油田分公司采油工程技术研究所井下工具油浸系统现场图片:
吉林油田采油工艺研究院
